Полный привод на самодельном минитракторе

минитрактор

Минитрактор переломка 4×4 с двигателем от мотоцикла Урал: фото пошаговой сборки трактора с описанием.

В этой самоделке использована рама переломного типа, такая конструкция делает механическое транспортное средство более манёвренным и удобным в управлении.

Далее автором предоставлены фото с описанием трактора, сделанным своими руками.

Технически характеристики:

  • Двигатель и КПП от мотоцикла Урал.
  • Вторая КПП с укороченным вторичным валом от 412-го москвича.
  • Полный привод.
  • Рама – переломная.
  • Мосты и карданы от ВАЗ – 2103.
  • Ручной подъём навесного оборудования.
  • Длина – 2000 мм.
  • Ширина 950 мм.

Процесс изготовления самоделки.

Две части рамы сварены из профильной трубы сечением 100 х 40 мм.

рама трактора

Примерка мостов и карданных валов.

Самодельный трактор переломка 4х4

На фото: поворотный узел переломной рамы.

узел перелома рамы

Узел поворота приварен к рамам.

узел поворота рамы трактора

Рама установлена на колёса, диски ВАЗ, покрышки от Москвича.

Самодельный трактор 4х4

Установка коробки передач.

коробка передач

Двигатель мотоцикла Урал был приобретён в пункте приёма металлолома.

двигатель с мотоцикла Урал

Вот так двигатель выглядел после того как его привели в порядок.

двигатель Урал

Примерка и установка двигателя.

установка двигателя на трактор

Цепная передача на карданный вал.

цепная передача

Зажигание взято от ВАЗ 2108 и доработано.

зажигание

Поскольку мотоциклетный двигатель имеет воздушное охлаждение, для обдува рёбер по бокам поставлены два электродвигателя с вентиляторами от печки ВАЗ.

охлаждение двигателя

Под капотом трактора.

На фото: рулевая тяга от Москвича 412.

рулевое

Крепление под навесное.

навесное

Самодельный трактор после облицовки листовым металлом.

трактор сделанный своими руками

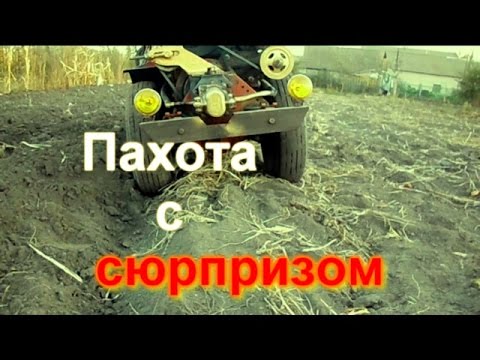

Вспашка огорода.

Автор самодельного минитрактора: Владимир из города Верещагино Пермского края.
